適用可能な工法
V-JET工法
V-JET工法は、セメント系硬化材の超高圧噴射により、地盤を切削し、円柱状の改良体を高速施工で造成するジェットグラウト工法です。段差対向噴射機構を持つ特殊専用モニターにより、より効率的な切削が可能となり、施工の高速化と改良体の大径化を図っています。
V-JET工法は、硬化材噴射量および機械設備により4つのタイプ（V0、V1、V2、V3)からなります。
| V0 | V1 | V2 | V3 | ||||||||
| α | β | α | β | α | β | α | β | γ | θ | ||
| 切削方法 |
超高圧硬化材と空気を段差対向噴射 |
||||||||||
| 使用ロッド |
二 重 管 |
||||||||||

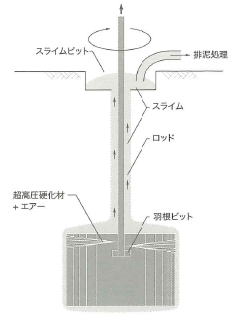

| 工法の概要 |  |
||||||||||
| 造成仕様 |
硬化材噴射圧力(MPa) |
35 | |||||||||
| 硬化材噴射量(ℓ/min) |
160 | 240 | 360 | 540 | |||||||
| 標準造成時間(min/m) |
4 | 7 | 7 | 10 | 9 | 12 | 10 | 12 | 15 | 18 | |
| 造成径φ(m) |
砂質土N≦50 粘性土N≦3 |
1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 |
| 砂質土50＜N≦100 粘性土3＜N≦5 |
1.3 | 1.8 | 2.3 | 2.7 | 3.2 | 3.6 | 4.0 | 4.5 | 5.0 | - | |
| 砂質土100＜N≦150 粘性土5＜N≦7 |
1.1 | 1.6 | 2.0 | 2.4 | 2.8 | 3.2 | 3.6 | 4.0 | 4.4 | - | |
| 砂質土150＜N≦200 粘性土7＜N≦9 |
- | - | 1.8 | 2.0 | 2.4 | 2.8 | 3.2 | 3.6 | 3.8 | - | |
| 標準造成深度：L(m) |
30m以内 | ||||||||||
技術資料等のお問い合わせは株式会社エヌ、アイ、テイにお願いします。
